欲重绕三相异步电动机绕组，在拆线前必须确定三相绕组的接法，尤其是电动机铭牌标志不清楚或遗失时，识别其实际接线更显重要。具体识别方法如下：

1、三相电机每根电源线只与一个绕组相连接

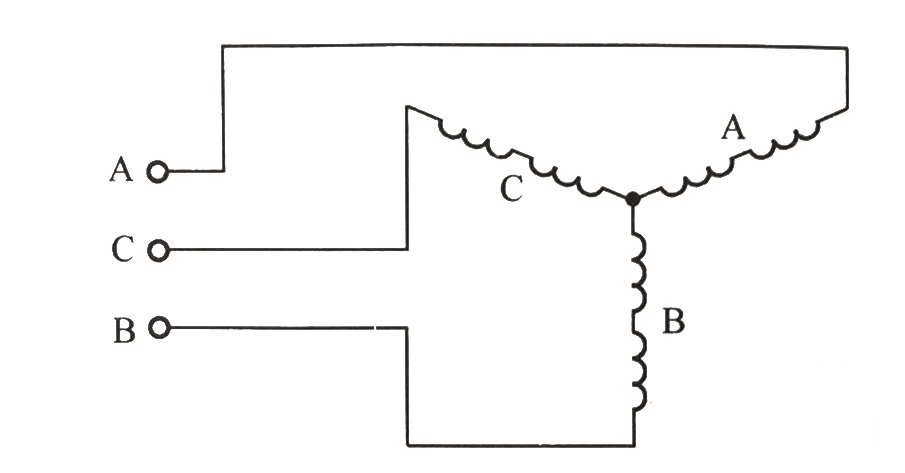

当每根电源线只与一个绕组相连接时，只能是一路Y形接法，如下图所示。

一路Y形接法

2、每根电源线与两个绕组相连接

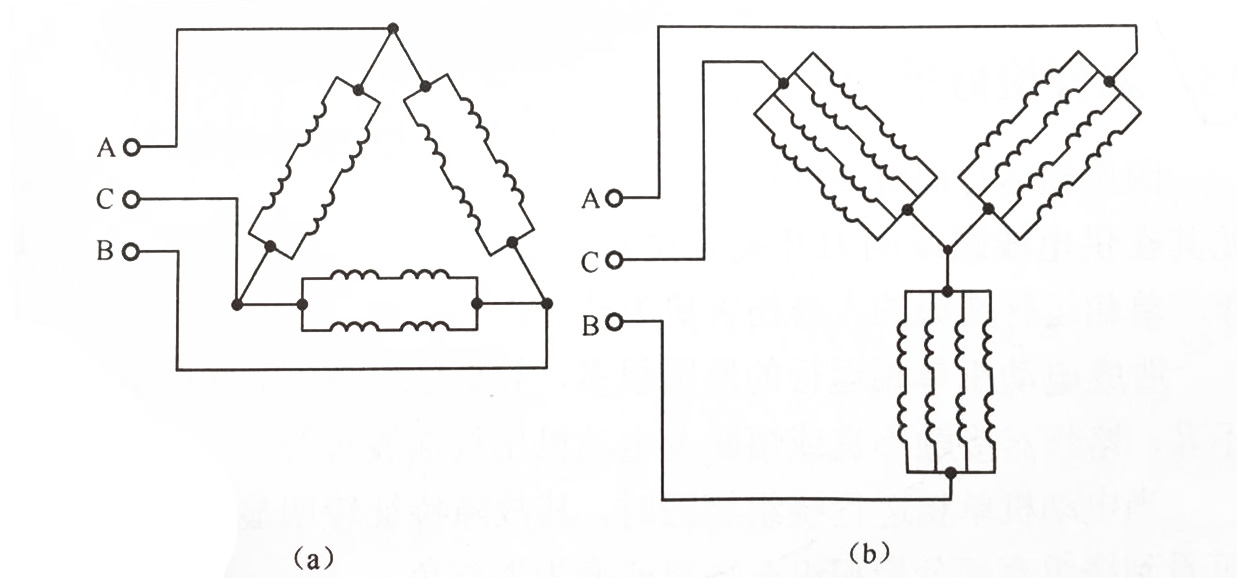

当每根电源线与两个绕组相连接时，有可能是一路△形接法，也可能是两路并联Y形接法，如下图所示。

电源线与两个绕组连接

欲确定属于哪一种接法，可找一下是否有将所有绕组连接在一起的中性点，或者将三相绕组连接在一起的两个中性点，这两种情况均属于两路并联Y形接法，否则一定是一路△接法。

3、每根电源线与3个绕组相连接

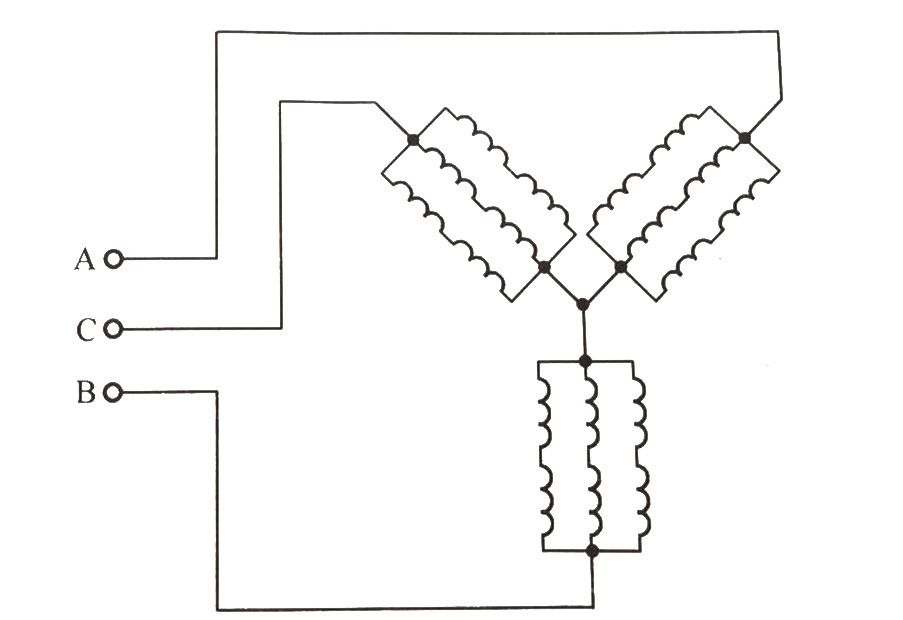

当每根电源线与3个绕组相连接时，一定是3路并联Y形接法，如下图所示。

3路并联Y形接法

4、每根电源线与4个绕组相连接

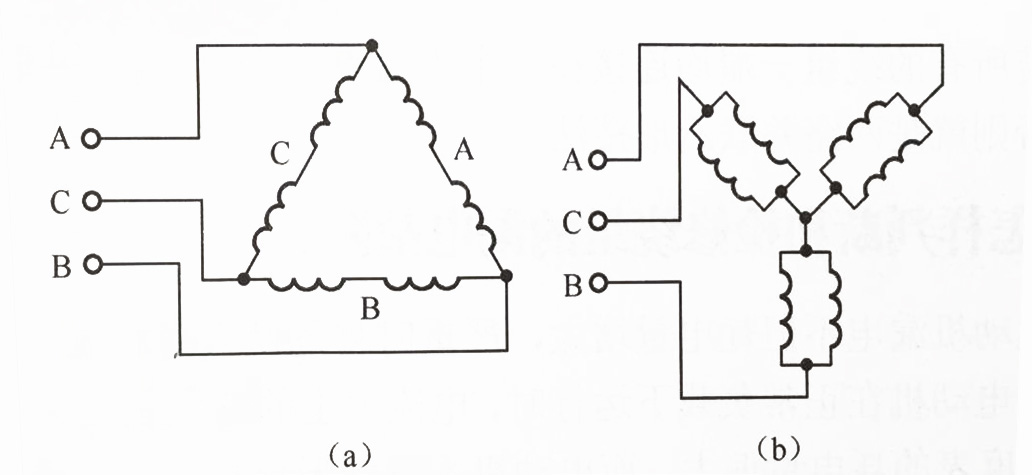

当每根电源线与4个绕组相连接时，可能是两路并联△形接法，亦可能是4路并联Y形接法，如下图所示。

电源线与4个绕组连接

若所有的绕组一端均连接在一个中性点上，便是4路并联Y形接法，否则就是两路并联△形接法。
